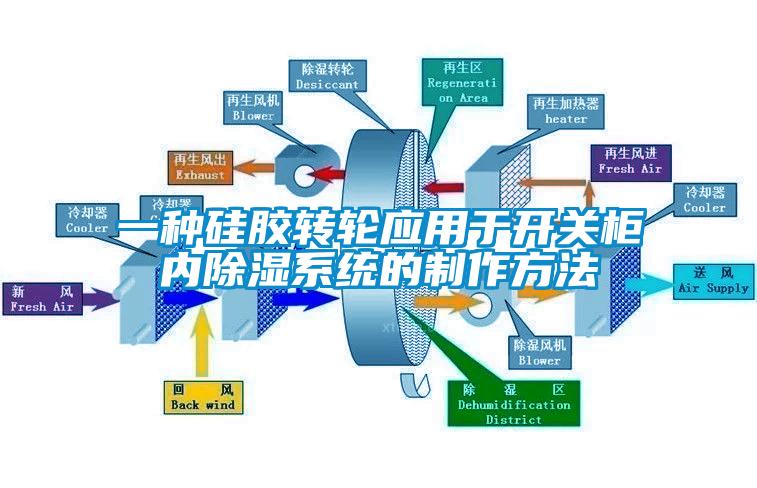

一種硅膠轉輪應用于開關柜內除濕系統的制作方法

　　本發明涉及開關柜內部除濕技術領域，具體為一種硅膠轉輪應用于開關柜內除濕系統。

　　背景技術：

　　當前變電站在用的除濕手段是在室內安裝普通的空調，利用空調的制冷功能除濕。但冷氣在降低室內的空氣溫度的同時，也降低了開關箱柜體的表面溫度，而站內配置的各種柜體基本為密封或半密封式，室內已經除濕的干燥空氣無法進入開關箱柜內；另外電纜通過電纜溝進入開關箱柜體內部，而電纜溝與戶外的空氣相通，戶外的電纜溝在雨天時常會有積水現象，當雨后遇夏天的高溫天氣，電纜溝水汽將大量蒸發，如果開關箱柜的底部電纜進出部位封堵不到位，會造成大量的高溫水蒸氣進入開關箱柜體內部，而柜體溫度又很低，高溫潮濕空氣遇到冷的柜體表面便馬上冷凝成水，結成“凝露”，從而導致發生電氣事故。

　　如果能夠發明一種能夠針對放置較近的若干個開關柜進行集中除濕的系統就能夠有效防止開關柜因內部過于潮濕而帶來的各種問題，為此我們提供了一種將硅膠輪除濕機應用于開關柜內的除濕系統。

　　技術實現要素：

　　本發明解決的技術問題在于克服現有技術的缺陷，提供一種硅膠轉輪應用于開關柜內除濕系統。所述除濕系統具有除濕效率高、無污染、安全性好等特點。

　　為實現上述目的，本發明提供如下技術方案：

　　一種硅膠轉輪應用于開關柜內除濕系統，包括硅膠轉輪除濕機，所述硅膠轉輪除濕機通過干燥空氣總傳輸管道連接干燥空氣集流分配器，且干燥空氣集流分配器通過分支干燥空氣傳輸管道分別連接開關柜組內的各個開關箱柜，所述硅膠轉輪除濕機通過電氣控制線連接除濕系統控制中心，且除濕系統控制中心為PLC控制系統，所述除濕系統控制中心通過溫濕度檢測傳感器檢測開關柜組內各開關箱柜的溫度和濕度，所述除濕系統控制中心通過數據天線收發的無線電信號雙向連接遠程監控中心。

　　優選的，所述干燥空氣集流分配器為干燥氣源分配器。

　　優選的，所述開關柜組由若干個開關箱柜組成。

　　與現有技術相比，本發明的有益效果是：

　　1、本發明利用了硅膠輪除濕技術，因此除濕效率高，能夠?qū)涤晏鞖鈨?nèi)迅速聚集的潮濕空氣進行動態除濕；

　　2、除濕過程中不會改變開關柜內原有空氣的溫度，避免造成箱柜內外溫差大導致潮濕空氣冷凝的現象出現；

　　3、本除濕系統為物理除濕，不會造成環境污染，由于不需要使用壓縮機等部件，因此不會產生噪音，并且硅膠轉輪除濕機的使用壽命可達10年以上，經濟效益好，維護費用少。

　　附圖說明

　　圖1為本發明的模塊框圖。

　　圖中：1硅膠轉輪除濕機、2干燥空氣集流分配器、3開關柜組、4溫濕度檢測傳感器、5數據天線、6干燥空氣總傳輸管道、7遠程監控中心、8除濕系統控制中心、9分支干燥空氣傳輸管道。

　　具體實施方式

　　下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

　　請參閱圖1，本發明提供一種技術方案：

　　一種硅膠轉輪應用于開關柜內除濕系統，包括硅膠轉輪除濕機1，硅膠轉輪除濕機1通過干燥空氣總傳輸管道6連接干燥空氣集流分配器2，且干燥空氣集流分配器2通過分支干燥空氣傳輸管道9分別連接開關柜組3內的各個開關箱柜，硅膠轉輪除濕機1通過電氣控制線連接除濕系統控制中心8，且除濕系統控制中心8為PLC控制系統，除濕系統控制中心8通過溫濕度檢測傳感器4檢測開關柜組3內各開關箱柜的溫度和濕度，除濕系統控制中心8通過數據天線5收發的無線電信號雙向連接遠程監控中心7，開關柜組3由若干個開關箱柜組成，干燥空氣集流分配器2為干燥氣源分配器。

　　硅膠轉輪除濕機1可安裝在戶內或戶外(安裝在戶內時要求通過管道將除濕機1排除的潮濕空氣排到戶外)。干燥空氣集流分配器2是連接轉輪除濕機1和開關柜組3的中間設備，作用是將硅膠轉輪除濕機1的干燥空氣加壓循環分配到開關柜組3的各個開關箱柜設備內，干燥空氣集流分配器2與轉輪除濕機1安裝在一起，它們之間用一條直徑為100毫米的PA波紋管連接。每個需要除濕的開關箱柜安裝一支溫濕度傳感器，戶外開關箱柜除需要安裝一支溫濕度傳感器外，還需加裝一支水侵傳感器，每臺開關箱柜的空氣輸送管為一根直徑40毫米的PA波紋管，通過電纜溝從開關箱柜的底部穿入，波紋管的另一端與干空氣集流分配箱相連。

　　一臺6kW的硅膠除濕轉輪器每小時可去除空氣中的水份達4公斤、送出風壓為400Pa的干燥空氣600立方米，通過裝機容量為24W的干燥空氣集流分配箱，可為此4臺開關箱柜產品提供有效除濕，徹底消除了開關箱柜產品因內部凝露導致無法正常供電的故障現象。

　　盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
